Analiza modalna to kluczowy proces inżynierski, który identyfikuje naturalne właściwości dynamiczne obiektu. Określa jego częstotliwości własne, postacie drgań oraz tłumienie. To fundamentalna wiedza. Zrozumienie, jak konstrukcja reaguje na obciążenia dynamiczne, pozwala przewidywać jej zachowanie, unikać niszczącego zjawiska rezonansu i projektować znacznie bezpieczniejsze systemy mechaniczne. Jest to podstawa nowoczesnej diagnostyki i optymalizacji w branżach od motoryzacji po lotnictwo.
Wymaga precyzyjnego wzbudzenia drgań za pomocą specjalistycznych narzędzi, takich jak młotki modalne czy wzbudniki oferowane przez JPT Vibro Sound&Vibration.
Mierzy odpowiedź struktury na wymuszenie za pomocą bardzo czułych akcelerometrów, np. akcelerometrów piezoelektrycznych Dytran.
Opiera się na regularnej kalibracji sprzętu zgodnie z normami, co jest absolutnym fundamentem wiarygodności wyników.
Dlaczego analiza modalna jest kluczowa dla inżynierów?
Analiza modalna pozwala inżynierom przewidzieć, przy jakich częstotliwościach konstrukcja wejdzie w rezonans, i skutecznie zapobiec jej uszkodzeniu. To niezbędne narzędzie diagnostyczne i projektowe. Umożliwia głębokie zrozumienie przyczyn problemów z wibracjami, optymalizację projektu pod kątem wytrzymałości zmęczeniowej czy komfortu akustycznego. Projektowanie lekkich, a zarazem wytrzymałych konstrukcji bez jej wsparcia byłoby obarczone ogromnym, nieakceptowalnym ryzykiem. Dzięki niej inżynierowie mogą podejmować świadome decyzje projektowe, minimalizując ryzyko awarii i zwiększając bezpieczeństwo użytkowania.
Jak dobrać i przygotować sprzęt do analizy modalnej?
Dobór i przygotowanie sprzętu pomiarowego to fundamenty udanej analizy, ponieważ precyzyjne wzbudzenie drgań i pomiar odpowiedzi struktury decydują o jakości wyników. Odpowiednie narzędzia, takie jak młotki modalne, wzbudniki i akcelerometry, muszą być starannie dobrane do specyfiki badanego obiektu. Ich dokładność i prawidłowa kalibracja bezpośrednio przekładają się na wiarygodność całego modelu modalnego. To one dostarczają surowych danych, bez których dalsza analiza jest niemożliwa.
Jaką rolę pełnią młotki modalne i wzbudniki?

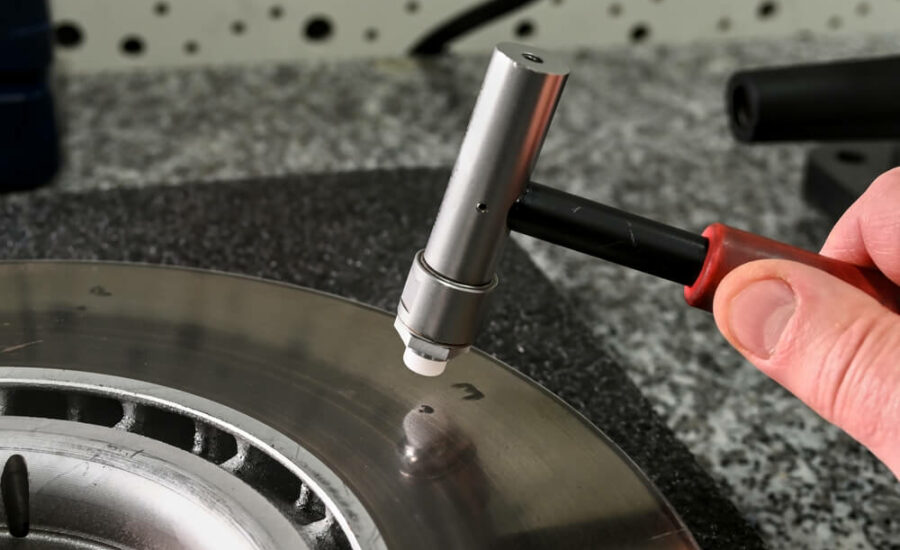

Młotki modalne i wzbudniki służą do generowania kontrolowanego wymuszenia, które pobudza strukturę do drgań. Młotki generują precyzyjny impuls, a wbudowany w nie czujnik siły mierzy energię przekazaną do obiektu. Dobór odpowiedniej końcówki młotka pozwala kontrolować pasmo częstotliwości wzbudzenia, co jest kluczowe dla skutecznego pobudzenia interesujących modów drgań. W naszych realizacjach często wykorzystujemy niezawodne młotki modalne Dytran serii 5800, które zapewniają powtarzalność i precyzję uderzenia.
Do czego służą akcelerometry w pomiarach drgań?
Akcelerometry mierzą odpowiedź struktury na zadane wzbudzenie, przekształcając przyspieszenie drgań w mierzalny sygnał elektryczny. Stosuje się zaawansowane czujniki piezoelektryczne lub MEMS, które cechują się wysoką czułością i szerokim pasmem. Prawidłowy dobór i rozmieszczenie akcelerometrów na obiekcie decyduje o wiernym odwzorowaniu postaci drgań. Przykładowo, do pomiarów na lekkich elementach elektroniki stosujemy miniaturowe akcelerometry jednoosiowe Dytran 3225F, których niska masa nie zaburza dynamiki badanego układu.
Dlaczego regularna kalibracja jest fundamentem pomiarów?
Regularna kalibracja całego toru pomiarowego jest warunkiem koniecznym dla uzyskania wiarygodnych i powtarzalnych wyników. Proces ten polega na porównaniu wskazań urządzenia z certyfikowanym wzorcem, co gwarantuje spójność i dokładność pomiarów. Bez tego nie ma pewności, że zebrane dane o sile wzbudzenia czy poziomie przyspieszeń są poprawne. To absolutna podstawa profesjonalnej diagnostyki wibroakustycznej. JPT Vibro Sound&Vibration oferuje systemy kalibracji wtórnej akcelerometrów, takie jak typ 5310, oraz kalibratory hydrofonów 4229 i pistonfony 4228, które spełniają normy IEC 60942 (1998) dla kalibratorów akustycznych klasy 1, zapewniając precyzję i zgodność z międzynarodowymi standardami.
Wybór metody: EMA czy OMA w analizie modalnej?
Wybór między Eksperymentalną Analizą Modalną (EMA) a Operacyjną Analizą Modalną (OMA) zależy głównie od warunków badania i charakterystyki obiektu. Metoda EMA jest idealna do testów laboratoryjnych, gdzie można w pełni kontrolować i mierzyć siłę wzbudzenia. Z kolei OMA stosuje się do dużych, pracujących konstrukcji, które są wzbudzane w sposób naturalny przez otoczenie. Każda z tych metod ma swoje unikalne zastosowania i wymaga odpowiedniego podejścia.
Kiedy wybrać analizę EMA?
Metodę EMA wybiera się do badań w warunkach laboratoryjnych, gdzie możliwa jest pełna kontrola nad wymuszeniem i warunkami brzegowymi. Jest to idealne rozwiązanie do badania prototypów, komponentów maszyn czy walidacji modeli numerycznych. Znajomość siły wejściowej i odpowiedzi wyjściowej pozwala uzyskać pełny, skalowany model modalny. Umożliwia to dokładne przewidywanie zachowania struktury pod dowolnym, znanym obciążeniem. JPT Vibro Sound&Vibration dostarcza wzbudniki drgań oraz młotki modalne, które są kluczowe dla precyzyjnego wzbudzania w testach EMA.
Kiedy wybrać analizę OMA?
Analiza OMA jest niezastąpiona, gdy obiekt jest zbyt duży do badań laboratoryjnych lub nie można go wyłączyć z eksploatacji. Metoda ta wykorzystuje naturalne wymuszenia, jak wiatr, ruch uliczny czy wibracje operacyjne, do identyfikacji parametrów modalnych. Doskonale nadaje się do monitorowania stanu technicznego konstrukcji inżynierskich. Przykładowo, podczas monitoringu drgań 120-metrowego komina przemysłowego, wykorzystaliśmy analizę OMA do identyfikacji pierwszych trzech postaci giętnych, co pozwoliło ocenić jego stan techniczny bez przerywania pracy zakładu.
Cecha
Analiza Modalna Eksperymentalna (EMA)
Analiza Modalna Operacyjna (OMA)
Wymuszenie
Kontrolowane i mierzone (młotek, wzbudnik)
Niekontrolowane i niemierzone (środowiskowe)
Warunki pomiaru
Laboratoryjne, obiekt wyłączony z pracy
W warunkach eksploatacyjnych, obiekt pracuje
Wynikowy model
Pełny, skalowany model modalny
Model nieskalowany (częstotliwości, postacie, tłumienie)
Typowe zastosowania
Badanie prototypów, walidacja modeli MES
Monitoring dużych konstrukcji w warunkach rzeczywistych
Jak analiza modalna wspiera projektowanie i walidację?
Analiza modalna wspiera proces projektowy poprzez wczesną identyfikację problemów rezonansowych oraz dostarcza danych do walidacji modeli numerycznych. Pozwala to uniknąć kosztownych błędów, które mogłyby ujawnić się dopiero na etapie eksploatacji. Inżynierowie mogą wprowadzać modyfikacje w wirtualnym modelu, a następnie weryfikować je eksperymentalnie. Takie zintegrowane podejście znacząco skraca czas i obniża koszty rozwoju nowego produktu.
Wyniki eksperymentalnej analizy modalnej (EMA) służą do walidacji i kalibracji modeli numerycznych, na przykład stworzonych Metodą Elementów Skończonych (MES). Porównuje się częstotliwości własne i postacie drgań uzyskane z pomiarów z wynikami symulacji. W jednym z projektów dla klienta z branży motoryzacyjnej walidowaliśmy model MES ramy pomocniczej zawieszenia. Dzięki zastosowaniu 32 akcelerometrów trójosiowych i systemu akwizycji danych LAN-XI, uzyskaliśmy zgodność kluczowych częstotliwości własnych z modelem poniżej 3%, co potwierdziło poprawność symulacji.
Jak prawidłowo przeprowadzić analizę modalną krok po kroku?
Prawidłowy proces analizy modalnej składa się z trzech głównych etapów: (1) starannego planowania testu i siatki pomiarowej, (2) precyzyjnej akwizycji danych, czyli pomiaru Funkcji Przejścia Częstotliwościowej (FRF), oraz (3) estymacji parametrów modalnych i weryfikacji modelu. Każdy z tych kroków wymaga wiedzy i doświadczenia. To właśnie na tych etapach najczęściej pojawiają się błędy, które mogą zniweczyć cały wysiłek.
Wiarygodność analizy zależy od staranności pomiarów, dlatego unikanie typowych błędów jest kluczowe dla uzyskania dokładnych wyników. Niewłaściwe przygotowanie lub przeprowadzenie testu prowadzi do błędnych wniosków. Aby zapewnić najwyższą jakość danych, należy zwrócić szczególną uwagę na kilka aspektów.
Unikaj podwójnych uderzeń młotkiem, które zniekształcają sygnał wzbudzenia i wprowadzają poważne błędy do funkcji FRF.
Dbaj o sztywny i stabilny montaż akcelerometrów piezoelektrycznych, ponieważ luźne mocowanie całkowicie fałszuje pomiar odpowiedzi struktury.
Wybieraj odpowiednią masę i twardość końcówki młotka, aby zapewnić wzbudzenie w całym interesującym paśmie częstotliwości.
Pamiętaj o estymacji parametrów w dedykowanym oprogramowaniu, takim jak BK Connect, które pozwala na zaawansowaną analizę i walidację modelu.
Skontaktuj się z naszymi inżynierami, aby omówić wyzwania wibracyjne w Twoim projekcie!
Podsumowanie kluczowych informacji o analizie modalnej
Pozwala zrozumieć dynamikę konstrukcji i unikać zjawiska rezonansu, co jest kluczowe dla bezpieczeństwa i optymalizacji projektów.
Wymaga precyzyjnego doboru sprzętu, jego prawidłowego montażu i regularnej kalibracji dla zapewnienia wiarygodności wyników, w czym wspiera JPT Vibro Sound&Vibration oferując zaawansowane rozwiązania pomiarowe.
Oferuje dwie główne metody, EMA i OMA, których zastosowanie zależy od warunków pomiaru i charakteru obiektu, co pozwala na elastyczne podejście do różnych wyzwań inżynierskich.
Umożliwia optymalizację projektu na wczesnym etapie oraz dostarcza kluczowych danych do walidacji modeli numerycznych MES, co przekłada się na redukcję kosztów i ryzyka w całym cyklu życia produktu.
